Podłogówka nie grzeje w jednym pokoju – przyczyny

Czy chłodna podłoga zawsze oznacza, że ogrzewanie nie działa?

Ogrzewanie podłogowe pracuje inaczej niż tradycyjne grzejniki. Oddaje ciepło dużą powierzchnią, dlatego posadzka nie musi być wyraźnie ciepła w dotyku, aby utrzymywać odpowiednią temperaturę w pomieszczeniu.

Najpierw trzeba więc rozróżnić dwie sytuacje:

• Podłoga wydaje się chłodna, ale temperatura powietrza odpowiada ustawieniom termostatu.
• Podłoga jest chłodna, a temperatura w pokoju pozostaje niższa od zadanej mimo trwającego ogrzewania.

W pierwszym przypadku instalacja może działać całkowicie prawidłowo. Gdy pomieszczenie osiągnie wymaganą temperaturę, regulator ogranicza lub zatrzymuje dopływ ciepła. W rezultacie powierzchnia podłogi stopniowo stygnie.

Rzeczywistym sygnałem problemu jest brak możliwości dogrzania pomieszczenia do ustawionej temperatury.

Trzeba również pamiętać o bezwładności cieplnej. Wodne ogrzewanie podłogowe zatopione w grubej wylewce może reagować na zmianę ustawień przez kilka godzin. Dlatego podniesienie temperatury na termostacie nie powoduje natychmiastowego nagrzania posadzki.

Jeżeli jednak jeden pokój pozostaje chłodny przez dłuższy czas, a pozostałe osiągają właściwą temperaturę, należy sprawdzić elementy obsługujące jego obieg grzewczy.

Dlaczego podłogówka nie grzeje w jednym pokoju? Najczęstsze przyczyny

W wodnym ogrzewaniu podłogowym poszczególne pomieszczenia często mają własne pętle podłączone do wspólnego rozdzielacza. Dzięki temu instalacja może ogrzewać pokoje niezależnie.

Ta zaleta ułatwia również diagnostykę. Jeżeli pozostałe pomieszczenia są ciepłe, problem często ogranicza się do jednej strefy.

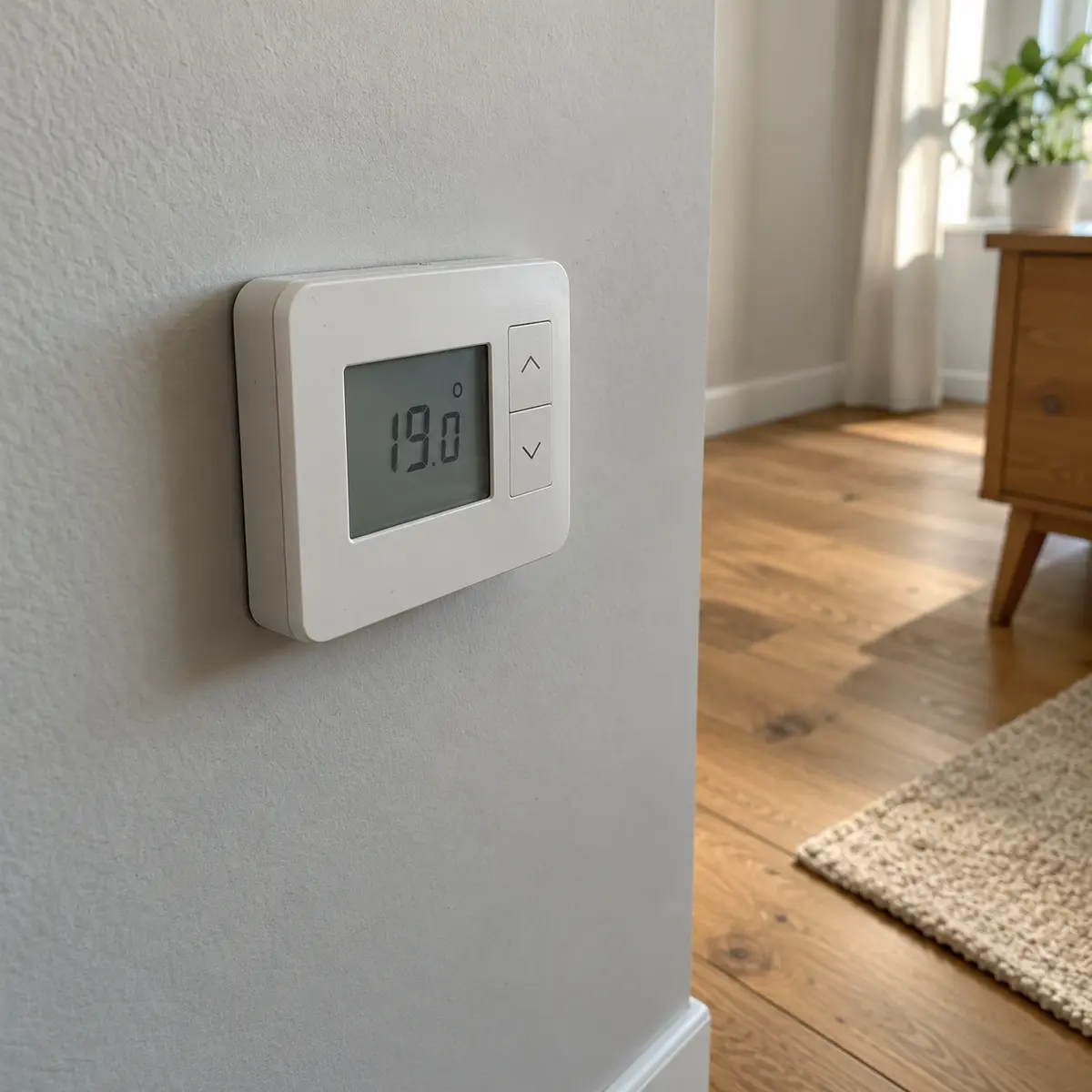

Nieprawidłowe ustawienia lub usterka termostatu

Termostat pokojowy kontroluje temperaturę i zgłasza zapotrzebowanie na ogrzewanie. Jeżeli nie wysyła odpowiedniego sygnału, sterownik może pozostawić zawór danej pętli zamknięty.

Przyczyną bywają:

• zbyt niska temperatura zadana;
• aktywny harmonogram nocny, tryb ECO lub urlopowy;
• rozładowane baterie termostatu bezprzewodowego;
• utrata komunikacji ze sterownikiem;
• nieprawidłowe przypisanie termostatu do strefy;
• błędny pomiar temperatury przez czujnik.

Ostatni problem występuje między innymi wtedy, gdy termostat znajduje się blisko źródła ciepła lub w miejscu silnie nasłonecznionym. Urządzenie może wówczas odczytywać temperaturę wyższą niż rzeczywista temperatura pozostałej części pokoju.

Pierwsza kontrola powinna obejmować temperaturę zadaną, odczyt termostatu i aktualny tryb pracy.

Siłownik na rozdzielaczu nie otwiera zaworu

W instalacjach ze sterowaniem strefowym termostat współpracuje zwykle ze sterownikiem i siłownikiem termoelektrycznym. Siłownik steruje zaworem odpowiadającym za przepływ wody przez konkretną pętlę.

Jeśli element nie działa prawidłowo, woda może nie dopływać do danego obiegu mimo zgłoszonego zapotrzebowania na ciepło.

Możliwe przyczyny to uszkodzenie siłownika, awaria jego zasilania, problem z połączeniem elektrycznym albo zablokowany trzpień zaworu.

Nie należy jednak oceniać działania siłownika natychmiast po zmianie temperatury na termostacie. Siłowniki termoelektryczne potrzebują czasu na zmianę położenia, a sposób sygnalizacji otwarcia zależy od modelu.

Ponadto na rynku występują siłowniki normalnie zamknięte i normalnie otwarte. Z tego względu brak zasilania nie oznacza w każdym systemie tej samej pozycji zaworu.

Brak przepływu w jednej pętli ogrzewania podłogowego

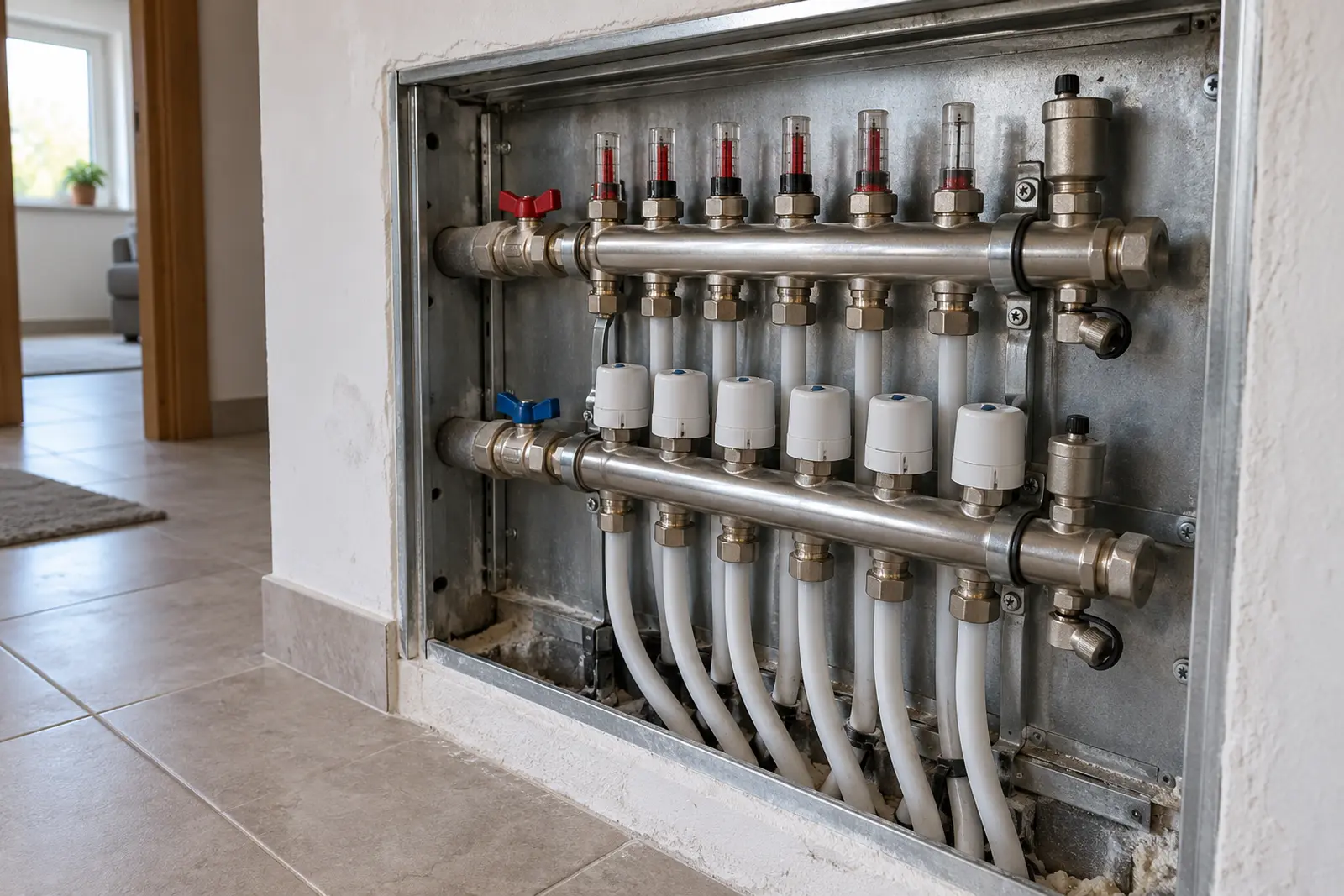

Rozdzielacz może mieć przepływomierze, nazywane również rotametrami. Pokazują one ilość wody przepływającej przez poszczególne obiegi.

Jeśli jeden rotametr wskazuje zero, podczas gdy inne pętle pracują, może to sugerować zamknięty zawór lub problem z przepływem.

Trzeba jednak uwzględnić warunki pomiaru. Zerowe wskazanie jest normalne, gdy termostat nie żąda ogrzewania i sterownik zamknął dany obieg.

Dopiero brak przepływu mimo zapotrzebowania na ciepło, otwartego zaworu i pracującej pompy stanowi podstawę do dalszej diagnostyki.

W takiej sytuacji instalator sprawdza między innymi działanie zaworu, obecność powietrza oraz możliwość zatoru w obiegu.

Zapowietrzona pętla grzewcza

Powietrze znajdujące się w instalacji może ograniczać przepływ wody, a czasem całkowicie go zatrzymać.

Problem może pojawić się po napełnianiu instalacji, pracach serwisowych albo przy nieprawidłowym odpowietrzeniu obiegów.

Typowym objawem jest brak prawidłowego przepływu mimo otwarcia zaworu. Niekiedy towarzyszą mu również odgłosy przepływającego powietrza.

Nie każdy brak przepływu wynika jednak z zapowietrzenia. Podobne objawy może powodować niesprawny siłownik lub zablokowany zawór.

Odpowietrzanie konkretnej pętli wymaga znajomości układu rozdzielacza. W niektórych instalacjach konieczne jest oddzielne przepłukanie obiegu, dlatego taką czynność najlepiej powierzyć instalatorowi.

Nieprawidłowe wyregulowanie przepływów

Poszczególne pętle ogrzewania podłogowego mogą mieć różne długości i opory hydrauliczne. Z tego powodu nie zawsze powinny pracować z identycznym przepływem.

Jeżeli instalacja nie została prawidłowo wyregulowana, jeden obieg może otrzymywać zbyt małą ilość wody w stosunku do zapotrzebowania pomieszczenia.

W efekcie część domu osiąga właściwą temperaturę, podczas gdy inne pokoje pozostają niedogrzane.

Takie problemy występują między innymi po:

• uruchomieniu nowej instalacji;
• wymianie pompy obiegowej;
• zmianach ustawień rozdzielacza;
• przebudowie lub rozbudowie ogrzewania;
• przypadkowym przestawieniu zaworów regulacyjnych.

Nie należy ustawiać jednakowej wartości na wszystkich rotametrach bez uwzględnienia projektu instalacji. Prawidłowe przepływy zależą między innymi od długości pętli, średnicy rur i wymaganej mocy grzewczej.

Zbyt mała moc ogrzewania względem strat ciepła

Zdarza się również, że woda przepływa prawidłowo, ale pomieszczenie nadal nie osiąga wymaganej temperatury.

Przyczyną może być niewystarczająca moc cieplna oddawana przez podłogę albo nadmierna utrata ciepła.

Taką sytuację mogą powodować duże przeszklenia, nieszczelności, słaba izolacja przegród lub nieodpowiedni projekt pętli grzewczej.

Znaczenie ma też wykończenie podłogi. Gruby dywan, warstwy o dużym oporze cieplnym lub materiał niedostosowany do ogrzewania podłogowego mogą ograniczać przekazywanie ciepła do pokoju.

Jeżeli problem występuje od początku użytkowania budynku, a przepływ i sterowanie działają poprawnie, należy rozważyć sprawdzenie obliczeń cieplnych pomieszczenia.

Co sprawdzić samodzielnie? Diagnostyka krok po kroku

Zanim rozpocznie się ingerencję w rozdzielacz, można wykonać kilka prostych kontroli. Ich celem jest ustalenie, czy instalacja otrzymuje polecenie grzania i czy problem rzeczywiście dotyczy tylko jednej strefy.

1. Porównaj temperaturę rzeczywistą z zadaną. Użyj niezależnego termometru pokojowego i sprawdź, czy pomieszczenie rzeczywiście jest niedogrzane. Jeśli temperatura odpowiada nastawie, chłodna w dotyku podłoga nie musi oznaczać usterki.

2. Sprawdź harmonogram termostatu. Upewnij się, że urządzenie nie działa w trybie ECO lub urlopowym. Przy termostacie bezprzewodowym skontroluj także baterie oraz komunikaty o błędach.

3. Wywołaj zapotrzebowanie na ciepło. Tymczasowo ustaw temperaturę o około 2–3°C wyższą od aktualnie zmierzonej. Następnie sprawdź, czy termostat sygnalizuje ogrzewanie. Pamiętaj, że wygląd i znaczenie kontrolek zależą od urządzenia.

4. Zidentyfikuj właściwą pętlę na rozdzielaczu. Skorzystaj z oznaczeń wykonanych przez instalatora lub dokumentacji budynku. Jeden pokój może mieć więcej niż jedną pętlę, dlatego nie zakładaj, że odpowiada mu zawsze pojedynczy zawór.

5. Obserwuj wskazanie rotametru. Jeśli rozdzielacz ma przepływomierze, odczytaj je po odczekaniu czasu potrzebnego na otwarcie siłownika. Pompa obiegowa musi pracować, a system powinien rzeczywiście dostarczać ciepło. Nie przestawiaj przy tym nastaw regulacyjnych.

6. Daj instalacji czas na reakcję. Jeśli przepływ się pojawił, obserwuj temperaturę pomieszczenia przez kolejne godziny. Gruba wylewka może znacznie opóźniać efekt zmiany ustawień.

Dobrze jest również zrobić zdjęcie rozdzielacza z widocznymi wskazaniami przepływomierzy oraz zapisać temperaturę pokojową i ustawienia termostatu. Takie informacje ułatwią późniejszą diagnostykę instalatorowi.

Jeżeli nie wiadomo, który obieg obsługuje konkretny pokój, nie należy ustalać tego przez przypadkowe zamykanie kolejnych zaworów.

Co oznaczają objawy na rozdzielaczu?

Samo wskazanie przepływomierza nie pozwala jednoznacznie określić rodzaju usterki. Można jednak połączyć je z zachowaniem termostatu i temperaturą pomieszczenia.

Zaobserwowany objaw	Możliwa przyczyna	Co zrobić?
Termostat nie zgłasza grzania, mimo że pokój jest chłodny	Harmonogram, błędny odczyt temperatury lub problem ze sterowaniem	Sprawdź nastawę, tryb pracy i komunikaty urządzenia
Termostat zgłasza grzanie, ale przepływ na przypisanej pętli wynosi zero	Zamknięty zawór, niesprawny siłownik, zapowietrzenie lub zator	Potwierdź działanie pompy; dalszą diagnostykę zleć instalatorowi
Przepływ jest widoczny, ale pokój nie osiąga zadanej temperatury	Za mały przepływ, niewystarczająca moc lub duże straty ciepła	Sprawdź warunki w pokoju i porównaj przepływ z projektem
Kilka pętli nie ma przepływu	Brak zapotrzebowania na ciepło lub problem ze wspólnym elementem instalacji	Sprawdź sterowanie i pracę źródła ciepła; w razie potrzeby wezwij serwis
Podłoga robi się cieplejsza dopiero po kilku godzinach	Bezwładność cieplna posadzki	Obserwuj temperaturę pomieszczenia i unikaj częstych zmian nastawy

Tabela pozwala zawęzić możliwe przyczyny, ale nie zastępuje pomiarów hydraulicznych i elektrycznych.

Szczególnie ważne jest rozróżnienie dwóch przypadków: braku przepływu przez pętlę oraz przepływu niewystarczającego do ogrzania pomieszczenia. Oba prowadzą do podobnego efektu, lecz wymagają innego postępowania.

Kiedy wezwać instalatora i czego nie regulować samodzielnie?

Jeżeli termostat działa prawidłowo, zgłasza zapotrzebowanie na ciepło, a przypisana pętla nadal nie ma przepływu, potrzebna może być kontrola rozdzielacza.

Instalator powinien wówczas sprawdzić siłownik, wkładkę zaworową i przypisanie stref sterowania. Następnie może ocenić przepływy oraz ustalić, czy obieg wymaga odpowietrzenia lub przepłukania.

Jeżeli przepływ występuje, lecz pomieszczenie pozostaje chłodne, dalsza diagnostyka może obejmować:

• temperaturę wody zasilającej i powrotnej;
• nastawy hydrauliczne poszczególnych obiegów;
• działanie pompy i elementów mieszających;
• zgodność długości pętli z projektem;
• zapotrzebowanie pomieszczenia na ciepło.

Podczas samodzielnej kontroli nie należy odłączać przewodów siłowników, otwierać obudów sterowników elektrycznych ani demontować zaworów pod ciśnieniem. W części instalacji automatyka pracuje przy napięciu 230 V.

Nie powinno się także zwiększać temperatury wody zasilającej tylko po to, aby dogrzać jeden pokój. Takie działanie może przegrzewać inne powierzchnie i przekraczać dopuszczalne warunki pracy podłogi.

Gdy pojawia się wyciek lub spada ciśnienie instalacji, należy potraktować to jako odrębny problem wymagający szybkiego ustalenia przyczyny. Nie należy wówczas wielokrotnie dopuszczać wody bez sprawdzenia szczelności.

A jeśli elektryczna podłogówka nie grzeje w jednym pokoju?

W elektrycznym ogrzewaniu podłogowym nie ma rozdzielacza wodnego ani rotametrów. Za przekazywanie ciepła odpowiada mata lub przewód grzejny, którym steruje termostat.

Dlatego diagnostyka wygląda inaczej.

Najpierw należy sprawdzić ustawienia regulatora, harmonogram oraz ewentualne komunikaty o błędzie czujnika temperatury podłogi. W niektórych urządzeniach ograniczenie temperatury posadzki może zatrzymać ogrzewanie mimo niższej temperatury powietrza.

Można również sprawdzić, czy nie zadziałało dostępne dla użytkownika zabezpieczenie obwodu w rozdzielnicy. Jeżeli zabezpieczenie ponownie się wyłącza, nie należy go wielokrotnie załączać.

Przy prawidłowych nastawach i braku ogrzewania elektryk może wykonać pomiary czujnika, przewodu grzejnego oraz izolacji elektrycznej.

Samodzielne rozłączanie przewodów i pomiary w instalacji pod napięciem nie są bezpiecznym sposobem szukania usterki.

Jak ustalić przyczynę, gdy tylko jeden pokój pozostaje zimny?

Jeżeli pozostałe pomieszczenia nagrzewają się prawidłowo, warto rozpocząć od elementów odpowiedzialnych wyłącznie za chłodny pokój. Najpierw należy sprawdzić termostat, a następnie działanie strefy i przepływ przez przypisaną pętlę.

Brak przepływu wskazuje na potrzebę diagnostyki zaworu, siłownika lub samego obiegu. Natomiast prawidłowy przepływ przy niedogrzanym pomieszczeniu kieruje uwagę na regulację hydrauliczną, temperaturę zasilania i straty ciepła.

Nie trzeba od razu zakładać uszkodzenia rur ukrytych w wylewce. Najrozsądniej zacząć od dostępnych elementów sterowania, a dopiero później przechodzić do bardziej skomplikowanych usterek.

Źródła

• Uponor – Uponor Smatrix Base PULSE, Instrukcja montażu i obsługi, w tym rozdział dotyczący wykrywania i usuwania usterek.
• KAN-therm – Instrukcja obsługi rozdzielaczy serii 73E i 77E.
• AFRISO – Co zrobić, aby podłogówka grzała lepiej? Materiał dotyczący przepływu i regulacji pętli grzewczych.
• Warmup – Dokumentacja termostatu Tempo oraz informacje techniczne dotyczące sterowania elektrycznym ogrzewaniem podłogowym.
